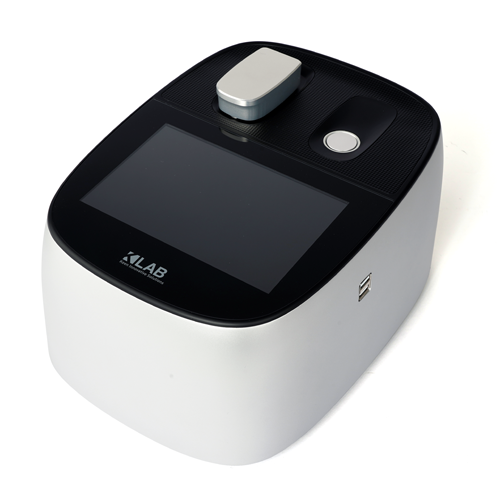

OPTIZEN™ NanoQ

Microvolume UV-VIS Spectrophotometer

OPTIZEN NanoQ는 간결하면서도 세련된 디자인, 쉽고 편리한 사용자 인터페이스(UI)가 적용된 소형 극미량 시료 분석기기입니다. UV-Vis 흡광 분석법을 통해 핵산과 단백질 시료의 정량 분석을 매우 빠르고 쉽게 수행할 수 있습니다.

극미량 시료 측정 모드와 큐벳 측정 모드를 제공하여 넓은 범위의 농도 측정이 가능하며, 20개 이상의 측정 모드를 손쉽게 설정할 수 있습니다.

제품주요특징
  • Protein, Cell counting 측정이 가능합니다.
  • 저장된 측정 결과는 USB memory로 관리할 수 있습니다.
  • 직관적인 LCD화면과 터치 기능을 통해 보다 간편하게 작동이 가능합니다.
  • 별도의 컴퓨터를 요구하지 않는 본체 제어 방식
  • 컴팩트한 사이즈와 3kg의 가벼운 무게의 소형 분광광도계 장비
  • 장비 내장형 Touch LCD panel을 사용하여 장비 조작이 간단하고 편리
제품설명

단순하고 직관적인 사용자 환경을 제공하여 사용설명서가 필요 없습니다. 각 모드 별로 Factor가 Default 값으로 지정되었으며 규정된 Factor 값 이외에도 사용자가 Factor 값을 지정할 수 있게 Input 모드를 추가로 제공합니다.

Measurement menu configuration
  Menu Factor
Nucleic Acid
(ng-㎝/㎕)
dsDNA 50
ssDNA 33
RNA 40
miRNA 33
Custom Input
Protein
(g-㎝/㎕)
BSA 1.5
SA 1.49, 1.72
IgG 0.71, 0.74
IgE Human 0.65
Lysozyme 0.38
OD1 1
OD600 OD600 1
Full Spectrum Analysis

OPTIZEN NanoQ는 Xenon램프와 CMOS 센서(2048 pixels)를 이용한 어레이타입 분광광도계 기술이 적용되어 자외선 영역부터 가시광선 영역까지의 광대역(190 nm~850 nm) 흡수 스펙트럼을 수 초 이내에 측정할 수 있습니다. 또한 Peak/Valley 검출과 같은 스펙트럼 분석을 위한 다양한 알고리즘을 제공합니다.

모드설명
  • 핵산 탭 측정 모드 구성

  • 모드별로 지정된 파장(260nm)과 Factor가 고정값으로 지정되었으며, 고정된 Factor값 외에 사용자가 Factor 값을 지정할 수 있도록 Custom 모드가 추가로 제공됩니다. 이는 실험자 혹은 실험 환경에 따라 메뉴에 구성된 시료 외에도 다양한 종류의 시료 측정이 가능하도록 하기 위함입니다.
  • 측정모드 파장(nm) Factor
    dsDNA 260 50
    ssDNA 260 37
    RNA 260 40
    miRNA 260 33
    사용자 정의 260 50 (default), 입력범위: 15~150

  • 단백질 UV 탭 측정 모드 구성

  • 단백질 UV 탭 에서는 총 8개의 모드를 지원하며 모드별로 위의 표와 같이 측정 파장(280nm)과 Factor가 고정값으로 지정되어 있습니다. *파장값은 280nm으로 고정
  • 측정모드 Factor MW(몰질량)
    BSA 1.5 66400
    SA 1.49 (Mouse)
    1.72 (Human)
    66000 (Mouse)
    69365 (Human)
    IgG 0.71 (Mouse)
    0.74 (Human)
    160000 (Mouse)
    150000 (Human)
    IgE Human 0.65 190000
    Lysozyme 0.38 14300
    OD1 1 -
    Mol.Ext. Coeff. e1 : MW
    (default: 66,400 g/mol)
    e2 : Mol. Ext. Coeff.
    (default: 44,289 M-1*cm-1)
    -
    Ext. Coeff. e: Ext. Coeff.
    (default: 0.667 l/g*cm)
    -

  • 단백질 Assay 측정 모드 구성

  • 단백질 Assay는 단백질에 특정 시약을 첨가하여 착색을 시킨 후 표준 곡선을 통한 농도 분석을 하는 방법입니다. 각 측정 모드별로 측정 파장이 고정되어 있으며, 농도에 따른 표준 곡선을 생성한 후 농도 측정이 가능합니다.
  • 측정모드 파장(nm) Factor
    Bradford Assay 595 -
    Biuret Assay 546 -
    BCA Assay 562 -
    Lowry Assay 750 -

  • More Application 탭 측정 모드 구성

  • More Application 탭에서는 범용 자외-가시광 분광광도계에서 일반적으로 사용되는 다양한 측정 모드를 지원합니다.
  • 측정모드 모드설명
    Kinetics 시간에 따른 흡광도 변화 측정
    - 시간 범위: 1~300 min
    - 시간 간격: 10~3600 sec
    - 지연시간: 0~3600 sec
    * 최대 5개 파장 선택 가능
    OD600 600 nm의 Optical Density 측정 (Cell 측정 시 사용)
    - Smoothing : off, 11, 21, 61
    - Correction factor: 0~10.000
    Spectrum 흡광 스펙트럼 측정
    - Smoothing, Peak/Valley 기능 제공
    * 최대 20개 파장 선택 가능
    ABS ratio 두 파장의 흡광도 비율값 측정
    * 최대 20개의 흡광도 비율값 추가 가능
    Concentration 시료의 농도 측정
    - 감쇠계수, 희석배수, 흡광도로부터 농도 환산
    Quantitation 표준 곡선을 이용한 정량 분석

제품스팩
Product info.
Microvolume + Cuvette

Microvolume
Product Name OPTIZEN NanoQ Plus OPTIZEN NanoQ
Photometrics System Microvolume Spectrophotometer Microvolume Spectrophotometer
Light Source(s) Xenon flash lamp Xenon flash lamp
Lifetime Up to 10 years Up to 10 years
Detector CMOS linear image sensor (2048 pixels) CMOS linear image sensor (2048 pixels)
Spectral Bandwidth 1.0 nm (FWHM at Hg 253.7 nm) 1.0 nm (FWHM at Hg 253.7 nm)
Wavelength Range 190 - 850 nm 190 - 850 nm
Wavelength Display (setting) 1 nm 1 nm
Wavelength Accuracy ± 1 nm ± 1 nm
Microvolume Minimum Sample Volume 1 μL 1 μL
Photometric Range 0.02 - 330 A (10mm equivalent) 0.02 - 330 A (10mm equivalent)
Detection Limit (Microvolume) 2 ng/μL (dsDNA)
0.06 mg/mL (BSA)
0.003 mg/mL (IgG)
2 ng/μL (dsDNA)
0.06 mg/mL (BSA)
0.003 mg/mL (IgG)
Maximum Concentration 16,500 ng/μL (dsDNA), 400 mg/mL (BSA) 16,500 ng/μL (dsDNA), 400 mg/mL (BSA)
Cuvette Photometric Range 0 - 2 A -
Detection Limit 0.2 ng/μL (dsDNA)
0.006 mg/mL (BSA)
0.0003 mg/mL (IgG)
-
Center Height (Z-height) 15 mm -
Heating (Optional) 37 °C -
Absorbance Precision 0.002 A (0.5 mm path) or 1% 0.002 A (0.5 mm path) or 1%
Absorbance Accuracy 3% (at 0.97A at 302 nm) 3% (at 0.97A at 302 nm)
Measurement Time < 8 seconds < 8 seconds
Software Compatibility Windows® 7 and 10 Windows® 7 and 10
Touchscreen Multipoint capacitive touch Multipoint capacitive touch
CPU Octa Core ARM® CortexTM-A53 Processor Octa Core ARM® CortexTM-A53 Processor
Storage 32 GB Internal Storage 32 GB Internal Storage
Glove Compatibility Compatible with lab gloves Compatible with lab gloves
Connectivity 4 x USB ports, Ethernet, and RS-232 4 x USB ports, Ethernet, and RS-232
Display 7-inch, 1280 x 800 HD color display 7-inch, 1280 x 800 HD color display
Operating System (OS) AndroidTM AndroidTM
Footprint (W*D) 216*290 mm 216*290 mm
Weight 3.0 kg 3.0 kg


* 위의 상세 제품 사양은 예고없이 변경 될 수 있습니다.
